Espaces, formes et contours

Notre Dame de Paris, Notre Dame d'Amiens, saint Etienne de Bourges, quoi de mieux pour une analyse comparée.

( Cliquer sur l'image )

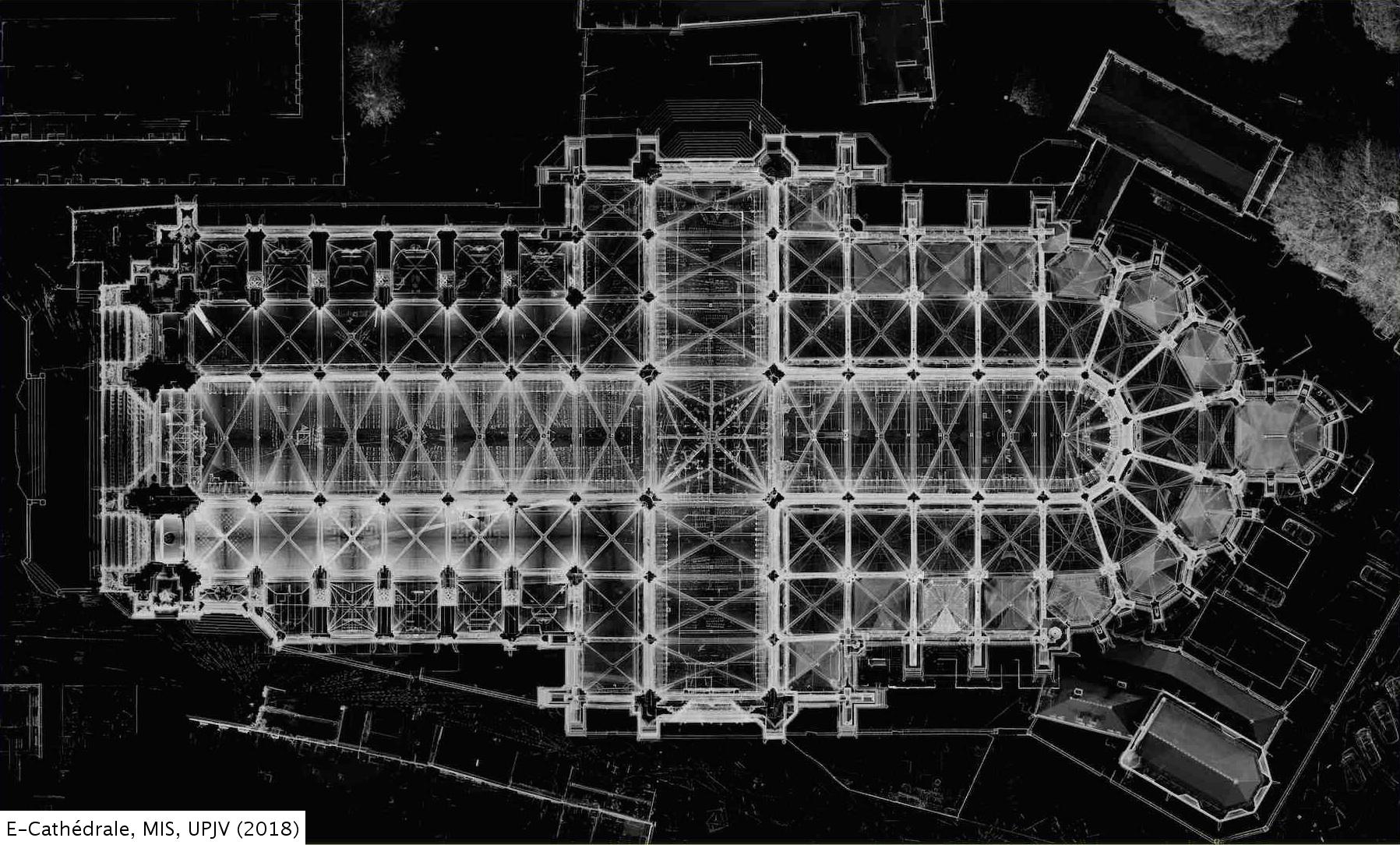

Voici le plan de Notre Dame d'Amiens.

C'est du laser 3 D, on peut s'y fier ( je l'espère)

Observons !

Tout est ici rectitude, nef et chœur parfaitement alignés, ce qui n'est pas le cas de la majorité des cathédrales.

Tout comme les temples Egyptiens, certains sont d'une rectitude parfaite.

D'autres ont parfois des parties avec des orientations différentes.

Prenons Louqsor comme parfait exemple de ces désorientations.

Pourtant ce sont des équipes ultra compétentes qui les ont construits, les mêmes qu'il y ait rectitude ou pas.

Tout comme pour les équipes ultra compétentes qui ont construits nos cathédrales, qu'il y ait rectitude ou pas.

Rectitude ou pas !

La vérité est ailleurs...

C'est un choix raisonné.

Nous l'avions oublié.

Alpha, on commence


Toutes nos cathédrales, nous le répétons sans cesse, sont à une portée d'empan et de coudée.

Non pied tenu, mais maintenant...

Présent du présent, le jour de la main.

Dimanche.


( Cliquer sur l'image )


Soit un carré Setjat de 100 coudées Egyptiennes, 100 meh nessou de côtés.

Mon petit doigt me chatouille l'oreille, car qui dit 100 meh nessou, fait tintinnabuler 100 empans,..Et rationnel et irrationnel nous menant ainsi à la transcendance.

Et l'invisible parle au visible.

C'est le transept, comme à Chartres, qui nous ouvre le plan à la croisée des chemins de la rose des vents.


( Cliquer sur l'image )

Tout simplement, au lieu de partager en deux doubles carrés, nous avons centré le double carré.





( Cliquer sur l'image )

Traçons sa diagonale.



( Cliquer sur l'image )

Souvenir des Vatupuruschnas de l'Inde, nous avons divisé notre carré Setjat en 64 cases, un véritable échiquier.

En proportion, en pointant quatre carrés au centre, nous avons divisé notre diagonale en quatre parties égales.


( Cliquer sur l'image )

:
C'est bien le quart de la diagonale du double carré dans un carré Setjat qui devient le côté du carré du transept et la largeur de la nef et du choeur de la cathédrale d'Amiens.

Pas seulement, aussi les largeurs de nef et choeur à Reims et à Cologne !

( Cliquer sur l'image )

En parallèle nous avons tracé dans le carré Setjat, notre rapport Phi carré et l'unité, rapport coudėe et empan.

C'est ici que nos 100 meh nessou et nos 100 empans vont sonner en toute sympathie.

Seul moyen d'obtenir la largeur des bas côtés, un triangle équilatéral de 100 empans de côtés, la moitié de sa hauteur y pourvoira, un vrai compte de fait....

8.66 mètres

Quand au transept il est donné à 58, 55 mètres de longueur, nous avons tracé 58.54 mètres.

Nous avons tracé pour la largeur de la nef, du transept et du choeur, 14.635 mètres.






( Cliquer sur l'image )

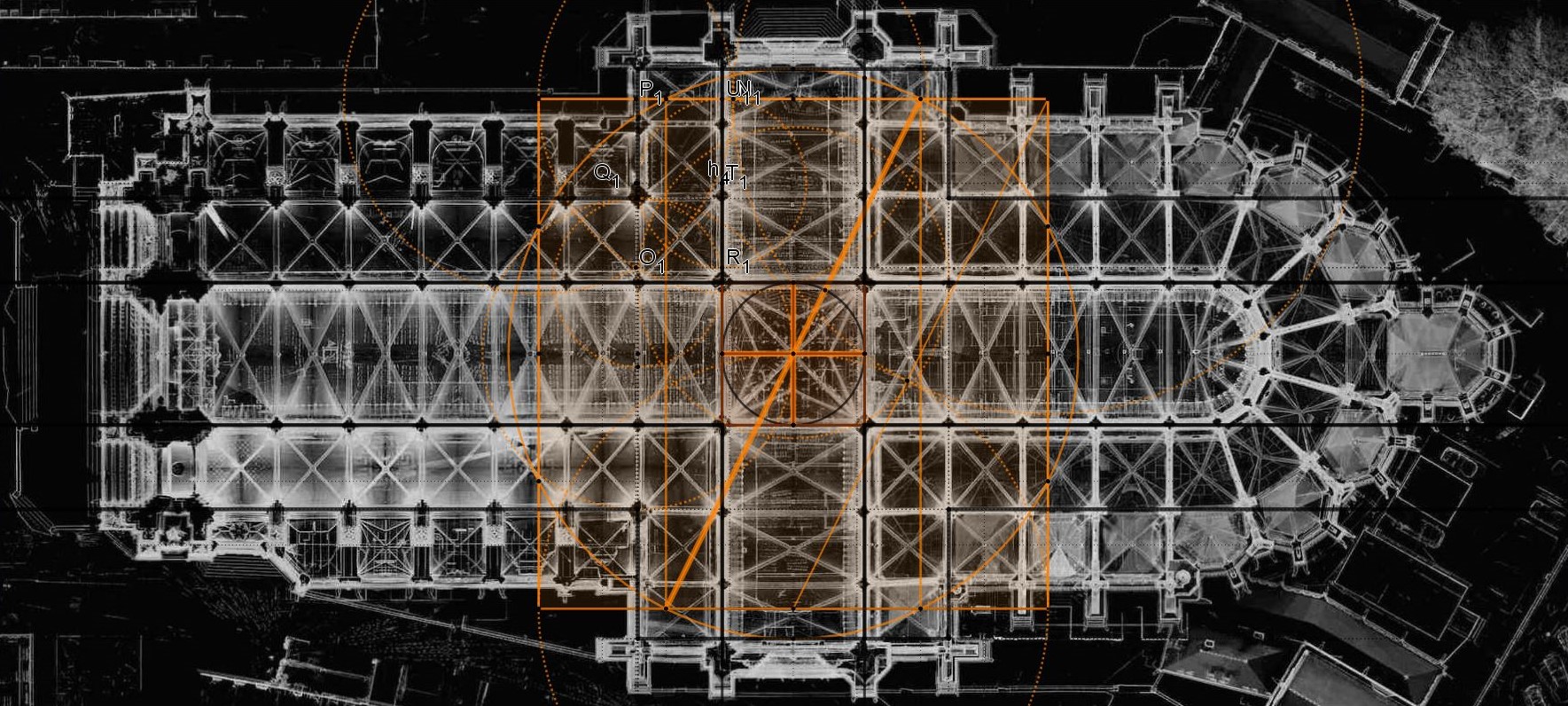

Nous avons superposé le tracé sur le plan laser 3 D

Remettons nous à l'ouvrage, par un même chemin certes mais plus global.

Commençons toujours par le transept, du moins pour Amiens qui est une de ses particularités.

( Cliquer sur l'image )

Toujours le carré Setjat, équivalent à 100 carré Meh, de 100 meh nessou de côté.( meh nessou: unité de longueur, Meh: unité de surface)

( Cliquer sur l'image )

Comme fait précédemment il nous faut le carré du transept qui est le quart de la diagonale du double carré intérieur.




( Cliquer sur l'image )


Le voici ce carré du transept qui inscrit le cercle de la figure précédente qui était nécessaire pour sa rotation.





( Cliquer sur l'image )

Suffit de lire



( Cliquer sur l'image )

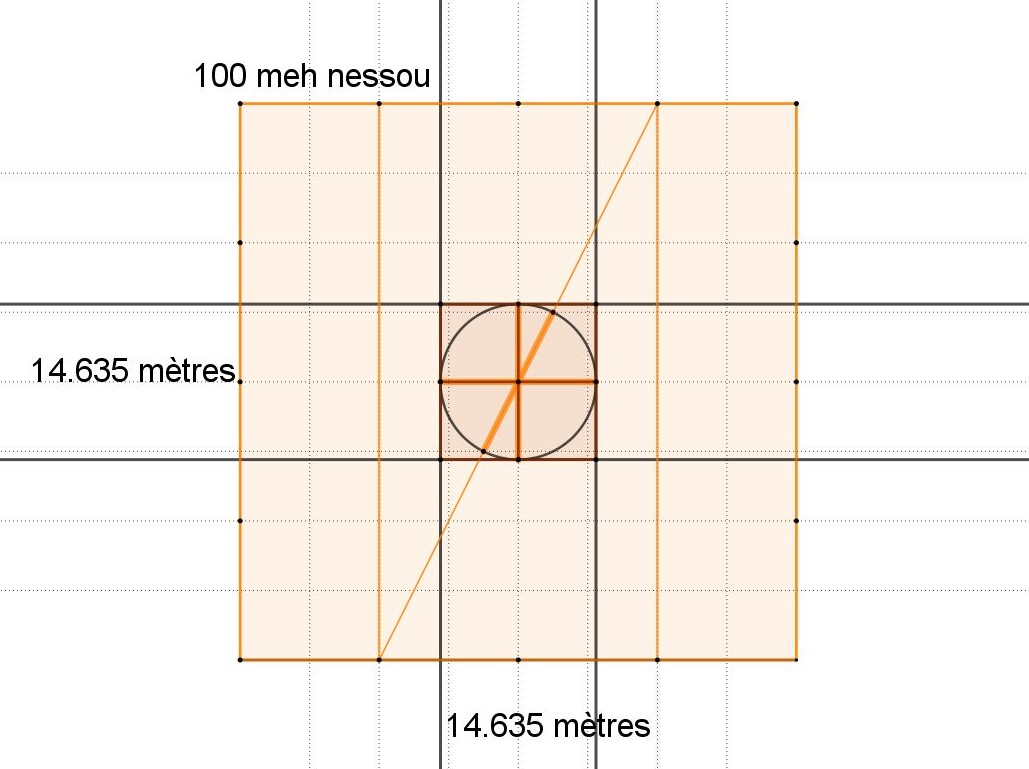

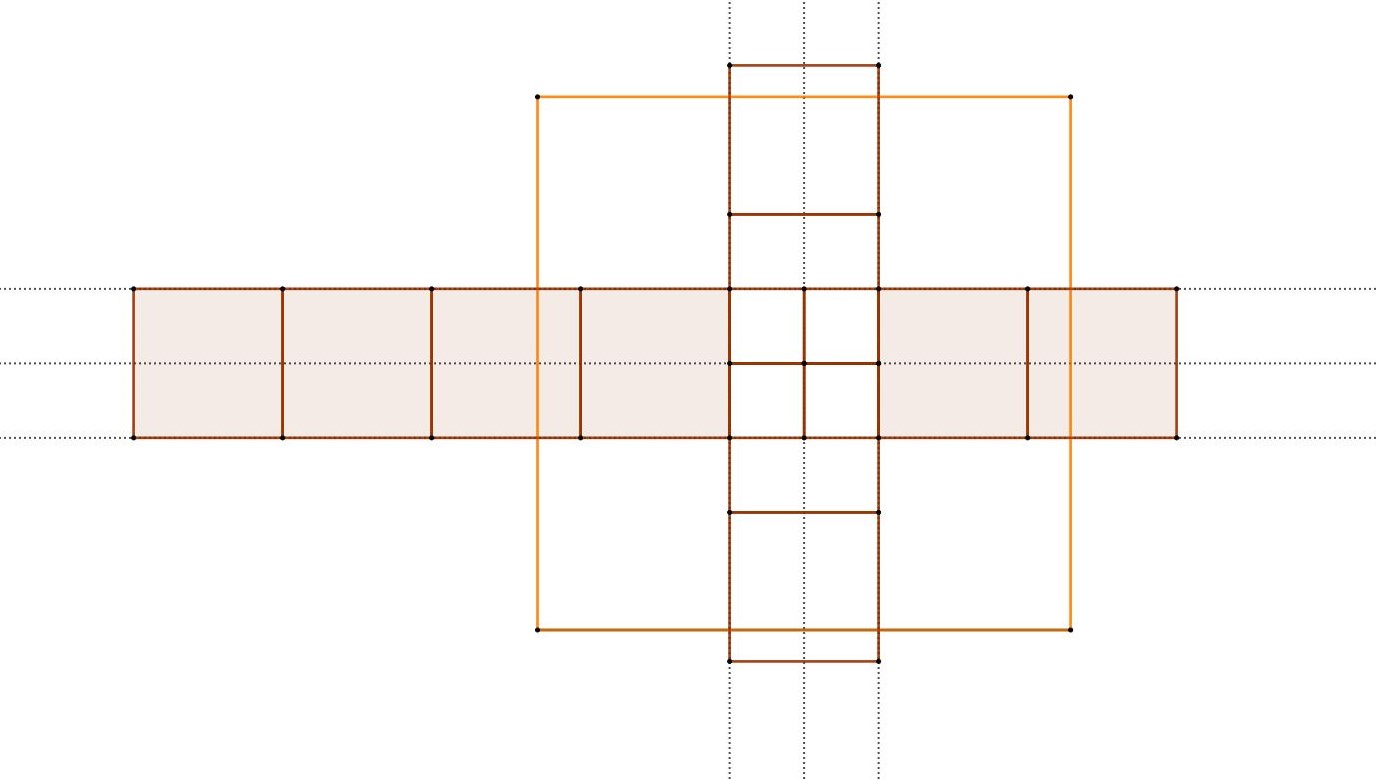

Nous voyons ici que la longueur du transept équivaut à 4 carrés de la croisée du transept.


( Cliquer sur l'image )

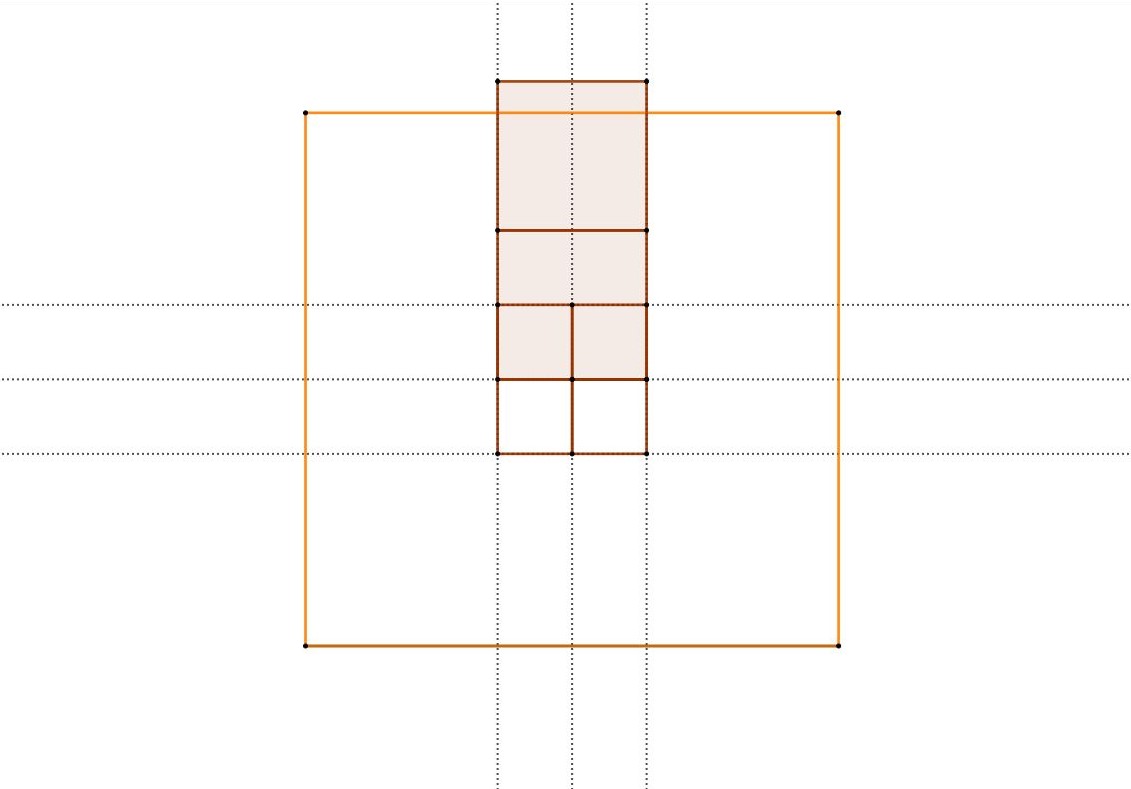

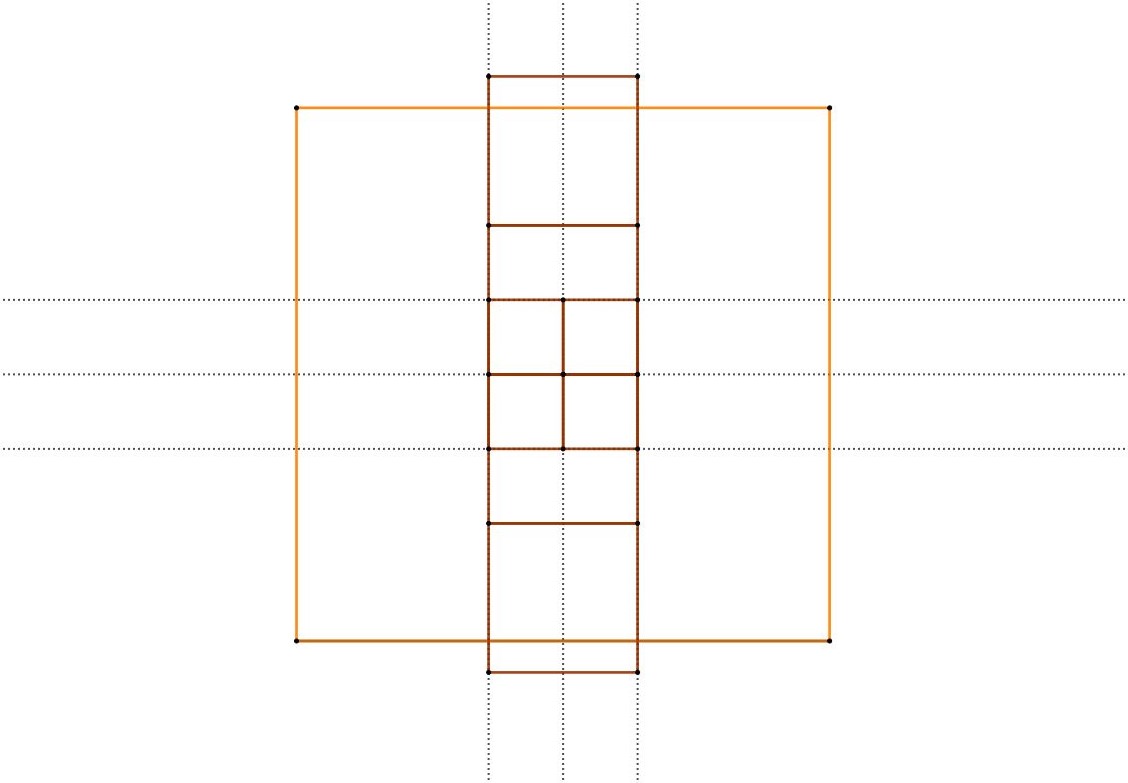

Ici nous avons mis vers le chœur, deux carrés du transept et vers les tours jusque derrière la grand porte, 4 carrés.




( Cliquer sur l'image )

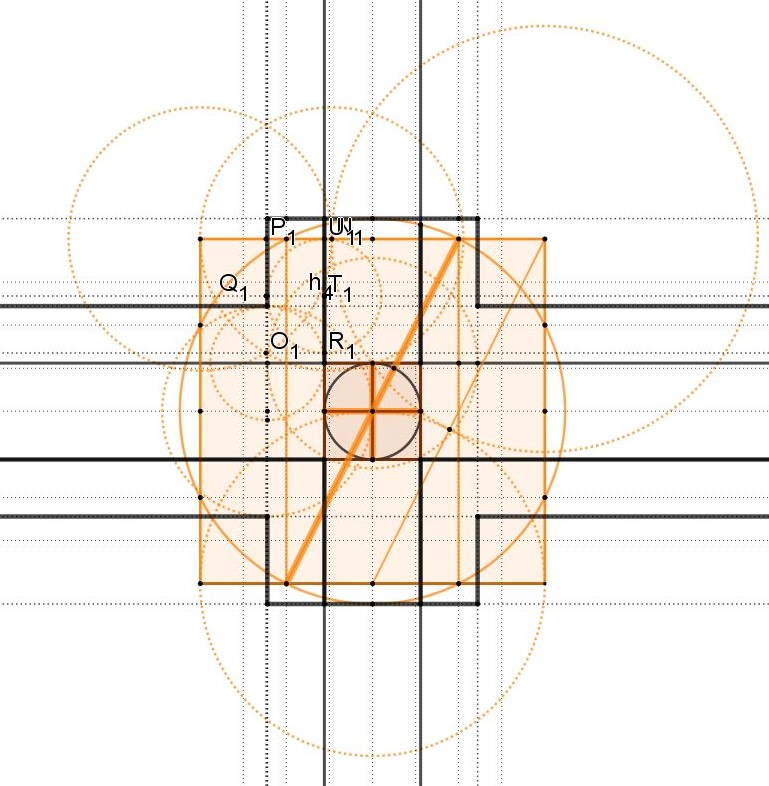

Observons bien que le centre de l'hémicycle du choeur sort ici d'un carré du transept, le croisement de deux cercles ayant comme diamètre ses diagonales.

Nous avons tracé les bas côtés cette fois en traçant le triangle équilatéral de 50 empans de côté, sa hauteur nous servant un 8.66 mètres ou 43.30 empans, mesure des bas côtés.




( Cliquer sur l'image )

Nous avons glissé la trace sous le plan laser 3 D....


( Cliquer sur l'image )


Et oui, la belle quadrature échappée de la chappe du carré Setjat, le ventre de la cathédrale.

20 mètres plus 17.72 mètres plus 14.635 mètres égal 52.36 mètres

100 empans plus 88.6226 empans plus 73.175 empans égal 261.8 empans de côté pour le carré Setjat.

Tiens 261.8 empans, n'est ce pas 100 Phi carré en empan?!

(Empans de la patrie le jour de gloire est arrivé )


Attention les travées par deux ne formes pas un carré du transept, sont plus petites, nous verrons cela bientôt.
